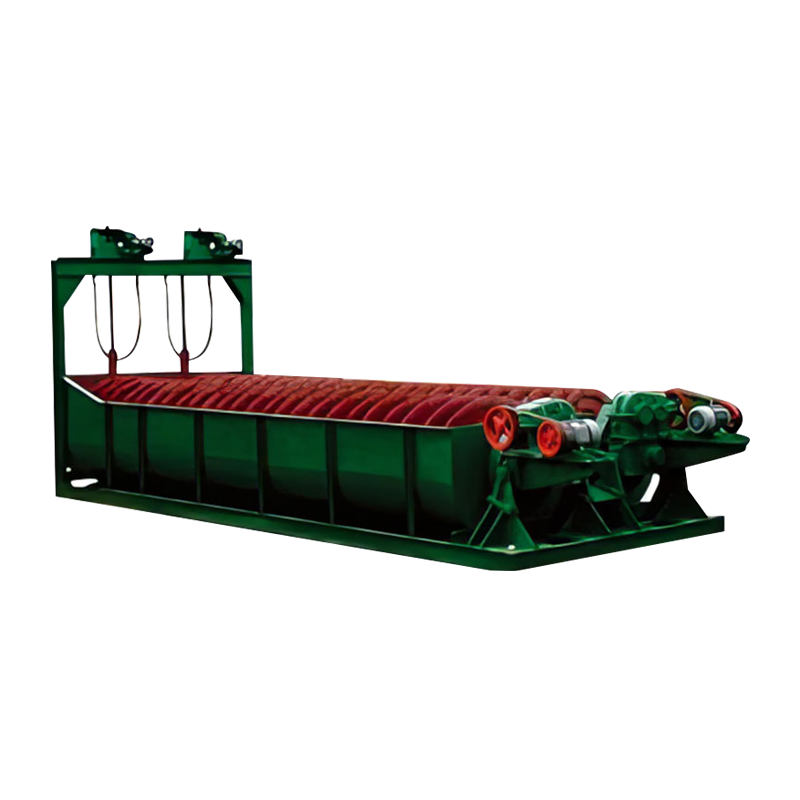

Spiral sınıflandırıcının ana bileşenleri yarım daire biçimli bir su deposu, bir şaft ve bıçaklardan oluşan bir spiral cihaz, spiral şaftın üst ve alt yatak kısımları, spiral şaftın iletim cihazı ve kaldırma mekanizmasıdır. Spesifikasyonları spiral çapı ile ifade edilir.
Spiral sınıflandırıcılar, spiral şaft sayısına göre tek spiral ve çift spiral sınıflandırıcılara ayrılabilir ve taşma kaymasının yüksekliğine göre yüksek tuhaf tip, düşük bizir tipi ve batan tipe bölünebilir.
Yüksek Weir spiral sınıflandırıcısının taşma savunu, spiral şaftın alt ucundaki taşıma merkezinden daha yüksek, ancak taşma ucu spiralinin üst kenarından daha düşüktür. Kaba parçacık sınıflandırması için uygun belirli bir sedimantasyon alanına sahiptir ve 100 ağdan daha büyük bir taşma parçacık boyutu elde edebilir.
Düşük Weir spiral sınıflandırıcısının taşma savunu, taşma uç yatağının merkezinden daha düşüktür, bu nedenle sedimantasyon alanı küçüktür ve taşma üretim kapasitesi düşüktür. Genellikle sınıflandırma işlemleri için kullanılmaz, ancak cevher kumunun deslaudging için yıkanması için kullanılır.
Submerged spiral sınıflandırıcısının taşma ucundaki tüm spiral, sedimantasyon bölgesindeki sıvı yüzeyin altına daldırılır. Sedimantasyon bölgesi, ince parçacık sınıflandırması için uygun olan ve 100'den az bir taşma parçacık boyutu elde edebilen geniş bir alana ve derinliğe sahiptir.
Çalışma prensibi
İnce öğütülmüş bulamaç, sedimantasyon bölgesinin ortasında bulunan besleme portundan su deposuna beslenir. Eğimli su deposunun alt ucu, bulamaç sınıflandırma sedimantasyon bölgesidir. Spiral, bulamayı karıştırmak için düşük bir hızda döner, böylece ışık ve ince parçacıklar yüzeye asılır ve taşmak ve bir sonraki işleme girmek için taşma weir'e akar. Kaba ve ağır parçacıklar tankın dibine yerleşir ve geri dönen kum olarak spiral tarafından deşarj portuna taşınır. Genellikle, spiral sınıflandırıcı ve değirmeni, kaba kumun yeniden ızgaralanması için değirmene iade etmek için kapalı bir devre oluşturur.
Spiral sınıflandırıcının avantajları, basit yapısı, kararlı ve güvenilir çalışma, kolay çalışma ve 3,2 metreden daha az bir değirmen ile kapalı devre işlemi oluşturma kolaylığıdır. .
